分级冷凝回收溶剂的工艺原理：温位安排、组分分离与设备组成

车间尾气里的溶剂往往不是一个品种：配漆、清洗、萃取环节常见乙酸乙酯、丙酮、甲苯等混用，尾气自然是混合组分。分级冷凝的思路就是把不同沸程的组分分开收：温度从高到低排成梯度，高沸点组分先凝，低沸点组分后凝，各归各位。这样回收液不混品，后段负担也小。

分级冷凝的基本原理

混合气体降温时，沸点最高的组分先达到饱和开始凝结。把冷凝器按温度排成几级，第一级温位最高，高沸点组分在这里大量凝下；气体继续前进，第二级温位更低，中等沸点组分凝下；最后一级温位最低，把剩余的轻组分尽量收干净。每一级配独立的集液与计量，回收液按级分开储存。

分级的前提是知道尾气组分。各工序用哪些溶剂、大致配比如何，这些信息决定分级数量与各级温位，是工艺配置的输入条件。

温位怎么安排

温位安排的原则是逐级加深、梯度合理。第一级通常用循环水或常温冷媒，把进气温度降下来，高沸点组分先收走，这一级能耗低、回收量大，是整个流程里性价比最高的一段。后面各级依次用更低一级的温位，收中低沸点组分。

级数不是越多越好。每加一级，设备、管路与控制都复杂一层，收益要靠组分之间的沸点差来兑现。尾气里组分沸程集中时，两级往往就够；沸程拉得开、且都值得回收时，三级以上才有意义。

主要设备组成

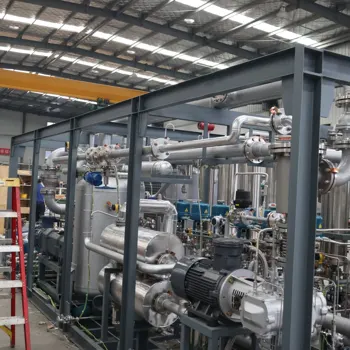

一套典型的分级冷凝系统由预冷器、各级冷凝器、制冷机组、集液与计量装置、管路与控制系统组成。预冷器把高温进气降下来，保护低温段；各级冷凝器按温位配置换热面积；制冷机组为低温段提供冷量；集液装置把各级凝液分开收集计量。

设计与运行的关键点

1. 进气条件要实测，浓度与温度决定各级负荷分配。
2. 第一级尽量多用常温冷量，把高沸点组分收干净，低温段才轻松。
3. 低温段换热面的结霜速度决定清理周期，预冷充分可明显拉长周期。
4. 各级集液独立计量，回收液量按级记录，判断各段状态。
5. 换品种或配比变化后，重新核对各级温位设定。

常见问题

尾气只有一种溶剂，还需要分级吗？

单一组分一般单级冷凝即可，分级是针对混合组分的。不过若进气温度高，先预冷再冷凝的安排仍然必要，这与分级是两回事。

分级冷凝的级数怎么定？

看尾气组分的沸点分布和回收需求。沸程集中的组分两级通常够用；沸程拉得开且各组分都值得回收时才考虑更多级，级数越多系统越复杂。

回收液按级分开有什么好处？

各组分分开收集，回收液不需要再做分离就能对应回用，品质有保障；混着收的话，回用前还要增加提纯分离环节，能耗与投入都会上来。
